Name: Filtro de correia de pressão de vácuo LDZ Crawler
Brand: QINGDAO HESHENG INTELLIGENT ENVIRONMENTAL PROTECTION EQUIPMENT CO., LTD.
Availability: InStock

Equipamento Introdução

O instalador de pressão a vácuo da correia de esteira é composto de esteira sobre o dispositivo, correia de borracha, caixa de vácuo, roler de direção, suporte de correia, tremonha de alimentação, dispositivo corretivo de pano instalador. Dispositivo drving, dispositivo de limpeza de tecido, soueeze oler. Frameworks, etc. iT'S um equipamento de separação sólido-líquido eficiente que faz uso da gravidade da pasta, vácuo, pressão de pano acoplado e aperto do rolo.

Entre em contato conosco

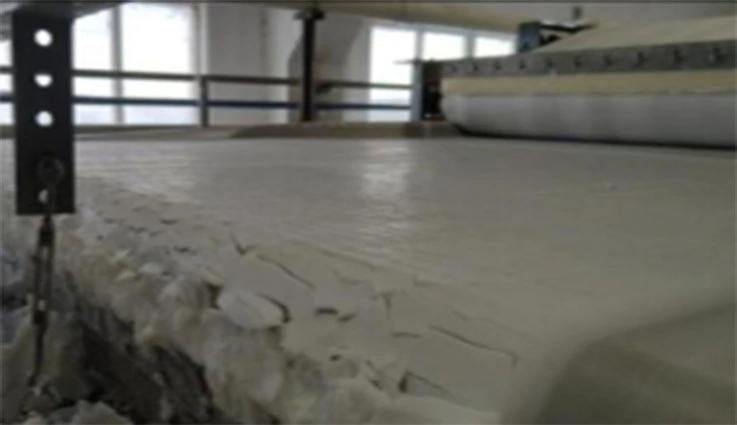

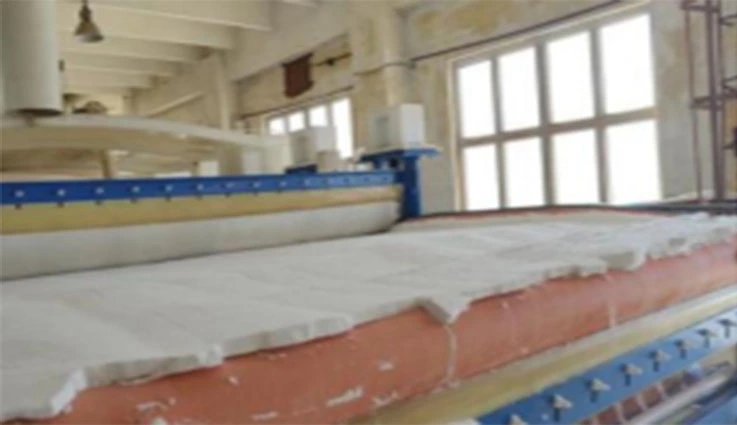

Vídeos de LDZ Crawler filtro de correia de pressão de vácuo

Filtro de correia de pressão de vácuo LDZ Crawler

Filtro de correia de pressão de vácuo LDZ Crawler 1

Especificações do filtro da correia de pressão do vácuo da esteira rolante LDZ

Exemplo: LDZ20(6)/2000

L-capa de cinto & apertando

D-Cinto

Z-Vácuo

20-área de filtração 20 Gas

(6) -cobrir & espremer área 6 Gas

2000-largura válida 2m

Modelo	Potência do anfitrião (KW)	Comprimento do quadro (mm)	Largura do quadro (mm)	Altura do quadro (mm)	Peso (T)	Consumo de vácuo (m³/min)
LDZ7.5(2.5)/1000	3.7	11500	1600	2000	8	20
LDZ10(2.5)/1000	3.7	14000			10	25
LDZ12.5(2.5)/1000	5.5	16500			11	28
LDZ15(2.5)/1000	7.5	19000			12	35
LDZ9.75(4)/1300	7.5	11500	1900	2100	12	25
LDZ13(4)/1300	7.5	14000			13	30
LDZ16.25(4)/1300	11	16500			14	35
LDZ19.5(4)/1300	11	19000			15	40
LDZ22.75(4)/1300	15	21500			16	45
LDZ20(6)/2000	11	14100	2700	2100	16	50
LDZ25(6)/2000	11	16600			18	60
LDZ30(6)/2000	15	19100			20	70
LDZ35(6)/2000	15	21600			22	80
LDZ40(6)/2000	18,5	24100			24	90
LDZ31.25(8)/2500	15	16600			22	70
LDZ37.5(8)/2500	15	19100			25	80
LDZ43.75(8)/2500	18,5	21600			28	90
LDZ50(10)/2500	22	24100			31	110
LDZ59.25(10)/2500	22	26600			34	120
LDZ45(10)/3000	18,5	19100	3700	2200	30	100
LDZ52.5(10)/3000	18,5	21600			34	110
LDZ60(10)/3000	22	24100			38	130
LDZ67.5(10)/3000	30	26600			42	140
LDZ75(10)/3000	37	29100			47	160
LDZ80(16)/4000	37	24100			55	170
LDZ90(16)/4000	37	26600			66	200
LDZ100(16)/4000	45	29100			76	210
LDZ110(16)/4000	45	31600			84	220
LDZ120(16)/4000	55	34100			90	250
LDZ108(16)/4500	55	28200	5300	2600	90	220
LDZ121.5(16)/4500	55	31200			100	250
LDZ135(18)/4500	75	34200			110	380
LDZ148.5(18)/4500	75	37200			120	320

Características do filtro de correia de pressão de vácuo LDZ Crawler

Alto grau de automação, pode completar continuamente as funções de alimentação de chorume, desidratação a vácuo, espremer, lavagem de pano de filtro, etc., com eficiência de produção extremamente alta.
Combinando filtro de correia de vácuo, filtro de prensa de correia e filtro de imprensa (pode ser chamado de prensa de filtro de placa e moldura contínua) três em um, no máximo, para remover a água.
Estrutura razoável, baixa taxa de falhas do equipamento, fácil de manter.

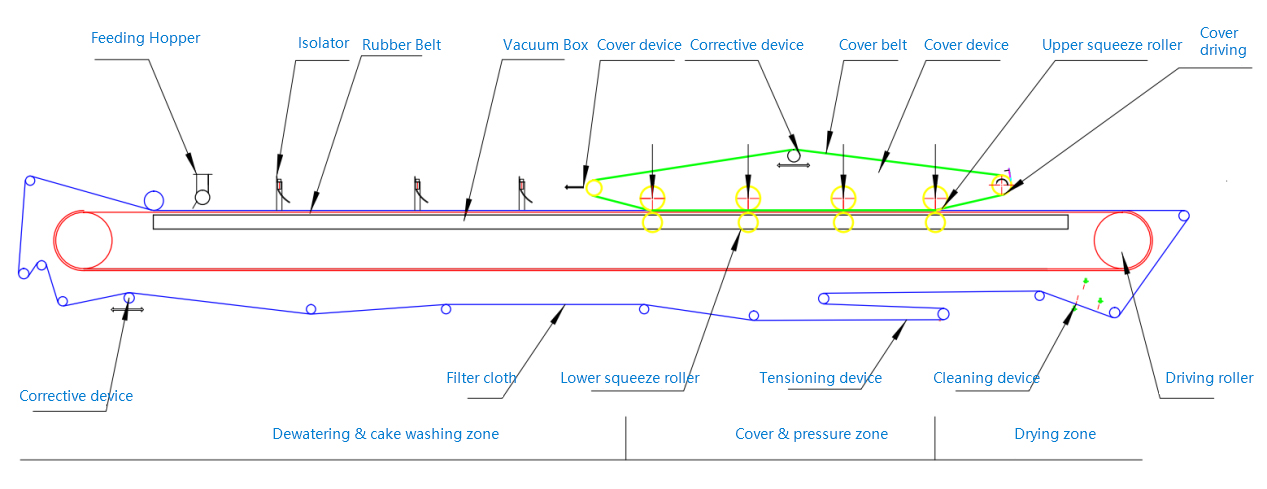

Estrutura & princípios de trabalho:

Estrutura:

O filtro de pressão a vácuo da correia de esteira é composto de dispositivo de cobertura de correia de esteira, cinto de borracha, caixa de vácuo, rolo de acionamento, suporte de correia, tremonha de alimentação, dispositivo corretivo de pano de filtro, dispositivo de direção, dispositivo de limpeza de tecido, rolo squeeze, frameworks, Etc. É um equipamento de separação sólido-líquido eficiente que faz pleno uso da gravidade da pasta, vácuo, pressão de pano acoplado e aperto do rolo.

Princípios de trabalho:

Como mostrado, a correia de borracha anular é acionada por um motor redutor funcionando continuamente, e o pano de filtro que é colocado na correia de borracha corre com ele de forma síncrona. O contato da correia de borracha com a mesa deslizante da caixa de vácuo (há uma correia de fricção anular entre a caixa de vácuo e a correia de borracha, e a água é alimentada para formar um selo de água), quando a caixa de vácuo é conectada ao sistema de vácuo, área de vácuo formada na correia de borracha, A pasta é distribuída uniformemente no pano do filtro pelo funil de alimentação, como o vácuo existe, o filtrado penetra no pano do filtro e é coletado pelas ranhuras transversais na correia de borracha e flui para a caixa de vácuo através dos furos no centro da correia de borracha, Enquanto a parte sólida é interceptada e se torna bolo de filtro no pano de filtro. O filtrado na caixa de vácuo é descarregado pelo separador ar-líquido.

À medida que o cinto de borracha se move, o bolo entra na área de extração do filtro, área de cobertura e área de secagem por sua vez. Na área de cobertura, o pano de filtro superior e inferior se enrolam, formando uma área de alto vácuo, enquanto os rolos que na área de cobertura e acionados por cilindros de ar apertam o bolo com grande pressão linear, máximo remover a água do bolo. Na área de secagem, o bolo é desidratado ainda mais, finalmente, o bolo separado com a correia no rolo de descarga do bolo. E o pano de filtro renovado pelo dispositivo de limpeza reentra na área do filtro depois de passar por um conjunto de rolos de suporte e dispositivo corretivo.
