Name: Filtro de pressão ultra-alta do vácuo da correia de DZG
Brand: QINGDAO HESHENG INTELLIGENT ENVIRONMENTAL PROTECTION EQUIPMENT CO., LTD.
Availability: InStock

DZG Belt Vacuum Ultra-High Pressure Filter

Equipamento Introdução

Pode ser usado para várias filtrações industriais, resíduos sólidos industriais, rejeitos de minas, gesso (fosfogesso, gesso de ácido cítrico, gesso de titânio, gesso de dessulfuração), lodo, sabugo de milho, platycodon, escória medicina tradicional chinesa, prolifera e outra desidratação.

Entre em contato conosco

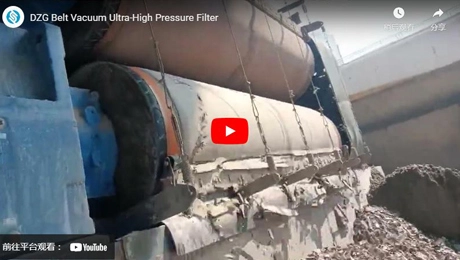

Vídeos do filtro de pressão ultra-alta do vácuo da correia de DZG

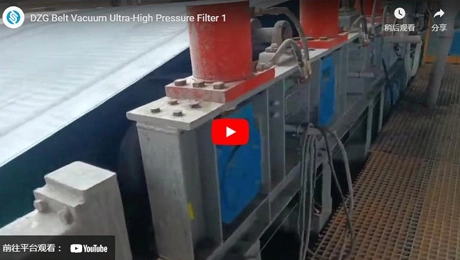

Filtro de pressão ultra-alta do vácuo da correia de DZG 1

Especificações do filtro de pressão ultra-alta do vácuo da correia de DZG

Exemplo: DZG20(8)-15/2000

● Capa de D- Crawler & pressurização

● Z-Vácuo

● G-alta pressão

● 10-área de filtração 10 provh

●(8)-cobertura & área de pressurização 8 Gas

● 15-área de espremer a vácuo 15 Bry

● 2000-largura válida 2m

Modelo	Potência do anfitrião (KW)	Comprimento do quadro (mm)	Largura do quadro (mm)	Altura do quadro (mm)	Peso (T)	Consumo de vácuo (m³/min)
GDZ5(4)-5/1000	5.5 11	13000	1600	2200	18	25
GDZ7.5(4)-5/1000	5.5 11	15500			20	32
GDZ10(4)-5/1000	5.5 11	18000			22	40
GDZ7.5(6)-10/1500	7,5 15	13000	2100	2400	25	45
GDZ11.25(6)-10/1500	7,5 15	15500	2100	2400	30	55
GDZ15(6)-10/1500	7,5 15	18000	2100	2400	35	65
GDZ10(8)-15/2000	11 22	14000	2100	2600	30	65
GDZ15(8)-15/2000	11 22	16500	2700	2600	35	75
GDZ20(8)-15/2000	11 22	19000	2700	2600	40	85
GDZ12.5(10)-20/2500	15 30	14000	3200	3000	45	80
GDZ18.75(10)-20/2500	15 30	15500			50	100
GDZ25(10)-20/2500	15 30	19500			55	110
GDZ15(12)-- 25/3000	18,5 30	14500	3700	3400	50	100
GDZ22.5(12)-- 25/3000	18,5 30	17000			55	120
GDZ30(12)-- 25/3000	18,5 30	19500			60	130
GDZ20(16)-30/4000	22 45	15000	4800	3800	70	125
GDZ30(16)-30/4000	22 45	17500			75	150
GDZ40(18)-30/4000	22 45	20000			85	175

Características do filtro de pressão ultra-alta do vácuo da correia de DZG

Alto grau de automação, pode completar continuamente as funções de alimentação, desidratação a vácuo, pressurização, laminação, lavagem de pano de filtro, etc., com eficiência de produção extremamente alta.
Combinando filtro de correia de vácuo, filtro de prensa de correia e filtro de imprensa (pode ser chamado de prensa de filtro de placa e moldura contínua) três em um, no máximo, para remover a água.
Estrutura razoável, baixa taxa de falhas do equipamento, fácil de manter.

Estrutura e princípios de trabalho:

Estrutura:

A máquina consiste em uma seção de desidratação pressurizada coberta a vácuo e uma seção de desidratação rolante de alta pressão a vácuo. A máquina é composta de funil de alimentação, correia de borracha, caixa de vácuo, dispositivo de pressurização de cobertura, dispositivo de alta laminação a vácuo, rolos de acionamento e acionamento, pano de filtro, dispositivo de correção de desvio de pano de filtro, dispositivo de limpeza de pano de filtro, quadro e outros componentes. Ele usa um pano de filtro como meio de filtro para fazer uso total da sucção a vácuo e da desidratação por pressão para obter a separação sólido-líquido.

DZG Belt Vacuum Ultra-High Pressure Filter Structure

Princípio de funcionamento:

A correia de borracha anular acionada por um motor redutor funciona continuamente na caixa de vácuo, o pano de filtro que foi colocado na correia de borracha com a correia de borracha sincronicamente. A pasta é distribuída uniformemente no pano do filtro pelo funil de alimentação. Quando a caixa de vácuo é conectada ao sistema de vácuo, área de vácuo formada na correia de borracha, o filtrado penetra no pano do filtro e é coletado pelas ranhuras transversais na correia de borracha e flui para a caixa de vácuo através dos orifícios no centro da correia de borracha, Enquanto a parte sólida é interceptada e forma bolo no pano de filtro. O bolo do filtro avança com o pano do filtro e entra na área pressurizada coberta pela correia do rastreador. Sob a pressão de vários grupos de rolos de pressão, a água é removida do bolo e depois aspirada no tanque de filtrado para descarregar, e então o bolo embrulhado pelo pano de filtro superior e inferior entra na seção de desidratação profunda de vácuo e alta pressão, E continua a ser desidratado sob a tripla ação de vários conjuntos de rolos de pressão a vácuo e rolos acoplados e sucção a vácuo para remover a umidade do bolo. Finalmente, o bolo é descarregado pelos dispositivos de descarga de pano de filtro superior e inferior, em seguida, o pano de filtro renovado após a passagem através do dispositivo de limpeza e, em seguida, passa através de rolos de suporte, rolos de redirecionamento, dispositivo corretivo e re-entra no próximo ciclo.
