Filtro de aperto de cinto de vácuo DUY

Estrutura e princípios de trabalho:

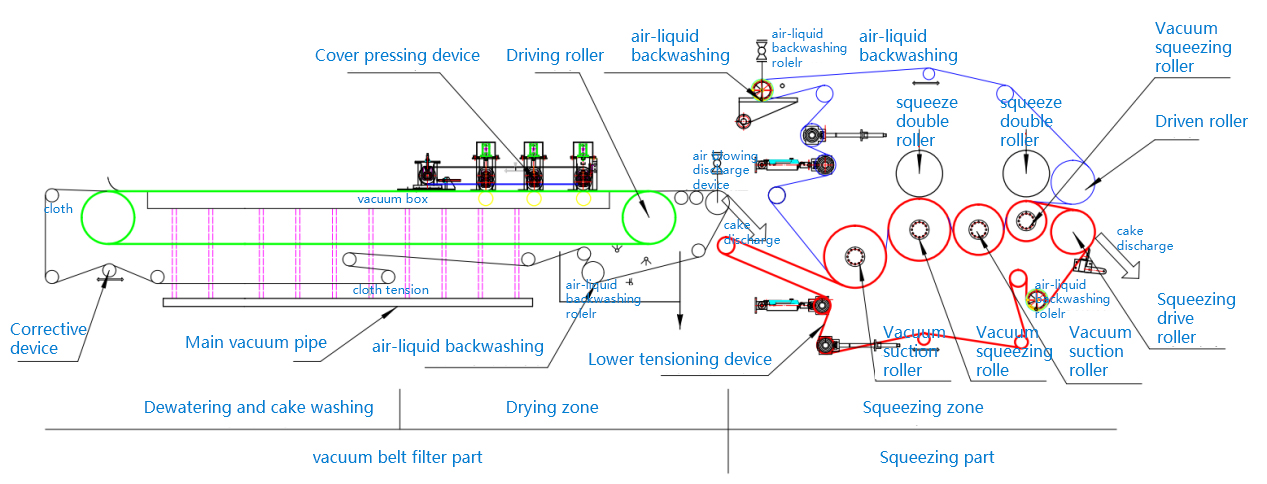

Estrutura:

O equipamento consiste em uma seção de desidratação a vácuo de correia, uma seção de pressurização coberta por correia de esteira e uma seção de compressão. É composto de funil de alimentação, cinto de borracha, caixa de vácuo, dispositivo de lavagem de bolo, dispositivo de pressão da tampa da correia de esteira, dispositivo de rolo de pressão a vácuo, dispositivo de correção de pano de filtro, dispositivo de condução, dispositivo de limpeza de pano de filtro, quadros e outros componentes. Ele usa um pano de filtro como meio de filtro para fazer uso total da gravidade da pasta e sucção a vácuo para obter o efeito da separação sólido-líquido.

Princípio de funcionamento:

A correia de borracha anular é acionada por um motor redutor que funciona continuamente na caixa de vácuo, e o pano de filtro que é colocado na correia de borracha funciona de forma síncrona. A pasta é distribuída uniformemente no pano do filtro pelo funil de alimentação. Quando a caixa de vácuo é conectada ao sistema de vácuo, área de vácuo formada na correia de borracha, o filtrado penetra no pano do filtro e é coletado pelas ranhuras transversais na correia de borracha e flui para a caixa de vácuo através dos orifícios no centro da correia de borracha, Enquanto a parte sólida é interceptada e se torna bolo no pano de filtro. O bolo de filtro lavado avança com o pano de filtro e entra na área pressurizada coberta pela correia do rastreador, e continua a ser desidratado sob a dupla ação da força de pressão dos rolos de pressão e da força de sucção a vácuo.

Depois que o bolo de filtro entra na área de prensagem, o pano de filtro é acionado pelo motor redutor continua a funcionar sincronicamente para a frente, o bolo de filtro é envolto nos panos de filtro superior e inferior. Sob a tripla ação da força de prensagem e cisalhamento, sucção a vácuo e força de rolamento, o máximo remove a água do bolo, finalmente, o bolo de filtro é descarregado através dos dispositivos de descarga superior e inferior do rolo de acionamento de pressão. Depois que o bolo foi removido, o pano de filtro é limpo e renovado pelo dispositivo de limpeza de descarga superior e inferior, e, em seguida, reentra na área de filtração depois de passar por um conjunto de rolos de suporte e dispositivo corretivo e, em seguida, entra no próximo ciclo de filtração. V

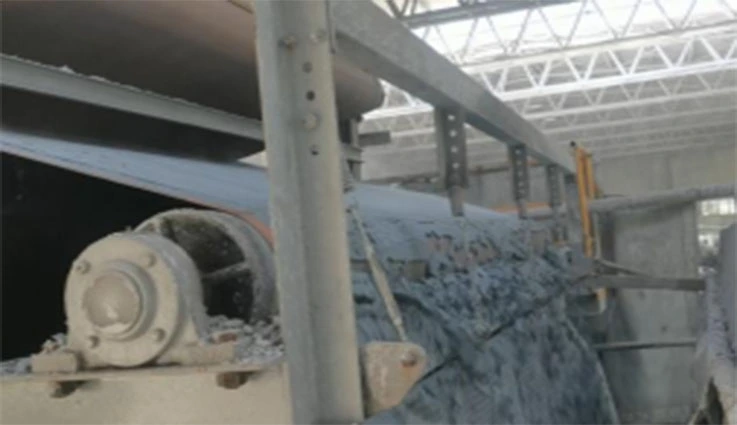

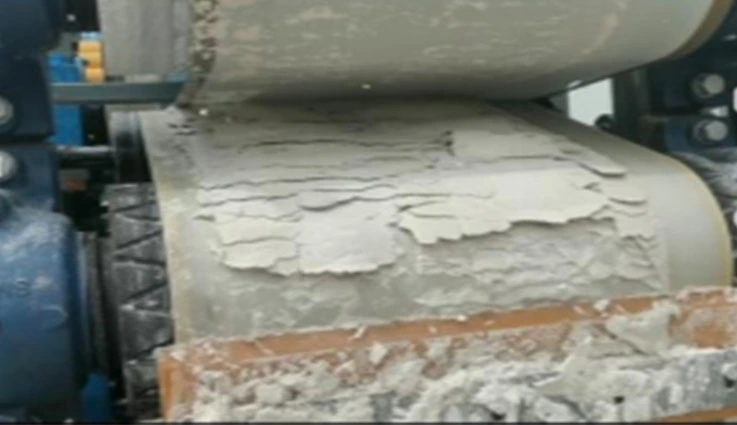

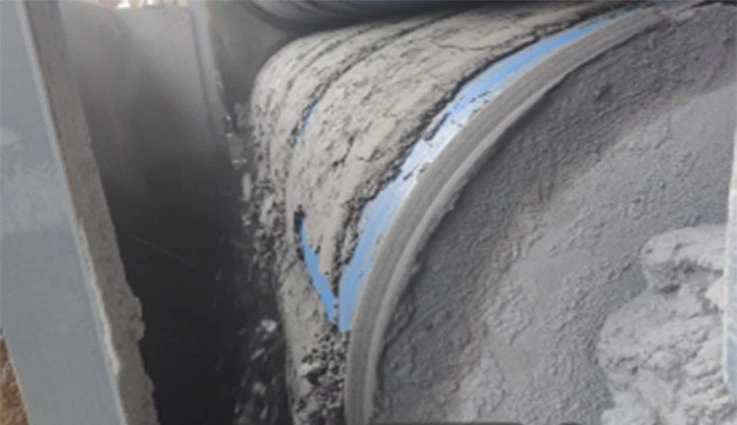

Usando o site do filtro de aperto de cinto de vácuo DUY
